脈沖縮放助手

當您輸入原始值及其相應的測量值時，脈沖縮放助手將數據系列從兼容傳感器轉換為其他測量。轉換必須基于線性關系。不支持非線性縮放

脈沖縮放助手可以從“啟動”窗口（預設參數）或“繪圖設置”窗口運行。如果從“繪圖設置”窗口運行助手，則每次讀出記錄器或打開數據文件時都必須運行助手。

支持的傳感器

該助手適用于以下傳感器：

S-UCA-xxxx和S-UCC-xxxx電子開關脈沖輸入適配器

S-UCB-xxxx和S-UCD-xxxx觸點閉合脈沖輸入

連接到支持脈沖記錄的HOBO UX系列記錄儀的原始脈沖傳感器

其他類型的縮放

還有其他類型的縮放可能適用于您的配置：

FlexSmart™模塊在啟動之前設置為縮放，作為模塊配置過程的一部分。請參閱配置模擬量模塊/端口。

線性縮放助手與脈沖縮放助手類似，但輸入選項略有不同，并且與不同的傳感器組兼容。有關詳細信息，請參閱線性縮放助手。

使用脈沖縮放助手

啟動時：使用具有支持在啟動時縮放的傳感器的記錄器，單擊工具欄上的啟動圖標。單擊縮放按鈕。雙擊助手名稱或選擇助手，然后單擊創建按鈕。

在繪圖設置：讀出一個記錄器或打開一個支持脈沖縮放的文件。選擇脈沖縮放助手，然后單擊處理按鈕。

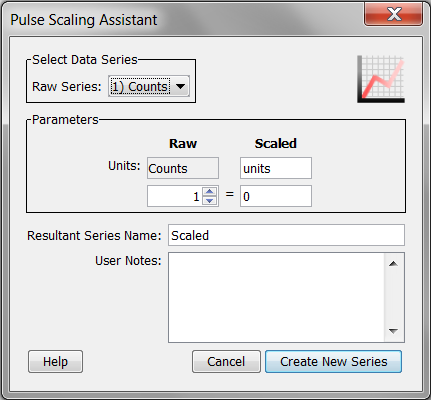

在“脈沖縮放助手”窗口中，從“原始系列”下拉列表中選擇要轉換的數據系列。

在“參數”面板的“縮放”列中，輸入縮放系列的單位名稱，并在“縮放”框中輸入縮放值，以與“原始”框中的數字相對應。這些數字建立了原始值和縮放值之間的關系。

在“結果序列名稱”字段中，保留默認名稱或鍵入新名稱。

鍵入關于正在創建的系列的任何用戶注釋（可選）。

單擊創建新系列按鈕。

如果從“啟動”窗口運行助手，則“縮放”按鈕顯示新創建的系列數。如果在繪制時使用此助手，則會在“繪圖設置”窗口中列出并選擇新系列。單擊繪圖按鈕以顯示系列。

縮放的系列將立即顯示在繪圖中，或者當您在啟動時配置時讀出記錄器。縮放系列的設置在繪圖的“詳細信息”窗格中列出：

顯示繪圖后，您可以對縮放系列應用過濾器，就像對任何其他系列一樣。除了可用于大多數系列的最小，最大和平均濾波器，縮放的脈沖序列允許您創建一個新系列，顯示一段時間內的總計。
