本頁關鍵詞： 類別： 1、儀表可以通過自己的墻壁插頭電源供電，也可以通過連接到端子排上的電源端子的24 V直流電源供電。

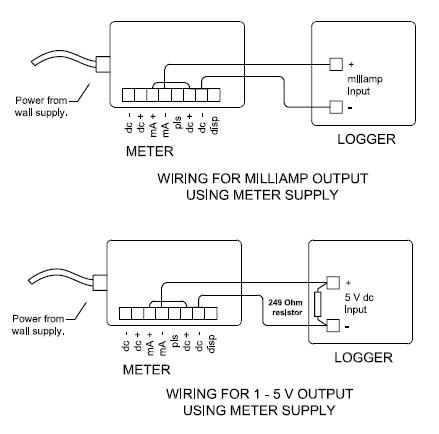

2、下圖顯示了三路將毫安輸出的方法，首先提供一個隔離的外部供電輸出;第二和第三個提供電流和電壓輸出，分別由儀表供電。

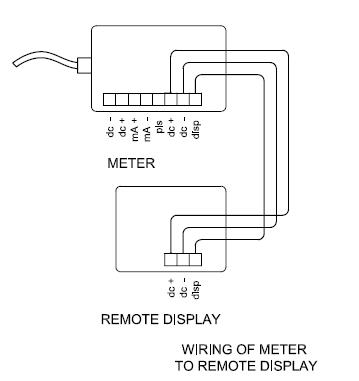

3、下圖顯示了儀表和求和遠程顯示器之間的接線，如果互連電纜為22號或更大并且不超過60英尺，則可以在儀表或顯示器處連接電源。否則，它必須在儀表。
4、為了防止電磁干擾，電纜應屏蔽，屏蔽層連接到標有dc-的端子。
圖1
圖2
圖3
-
